轮胎鼓包三种形式分析

轮胎鼓包分帘子线断裂鼓包和脱层鼓包两种，脱层鼓包主要有三种，冠空，肩空，子口空。

什么是冠空？

冠空主要表现为轮胎花纹表面（称之为冠面）即胎面顶部脱层。

主要原因是因为轮胎使用过程中轮胎气压过大，使得轮胎着地面积减少，轮胎早期磨损，轮胎使用过程中由于滚动加速或者轮胎散热不是很好，使得胎面温度升高。线层之间的附着力下降，加上胎面的离心力加大使胎顶脱层。

载重轮胎使用过程中，由于汽车超载，单胎的负荷加大，轮胎变形也大，帘线受到过大的伸张应力而松散，胎面胶和帘布层产生剥离，引起胎面和缓冲层脱开，或胎体分层，大面积脱空！

汽车在行驶过程中，由于紧急刹车，钢圈和轮胎在紧急制动的情况下保持不动，这时由于惯性汽车仍然行驶，使得胎面于地面摩擦加剧，这时胎面和胎体之间产生剪切效应，这样容易将冠面与胎体剥离，造成冠空。

高速行驶过程中，尤其是在夏天，胎内温度达到135度，橡胶和帘线受到很大的破坏，常引起脱层！这时切忌用冷水浇湿轮胎，避免引起爆炸！

什么是肩空？

肩空是轮胎侧面鼓包的一种，分为局部和整体两种，一般在轮胎胎面与胎侧之间较为常见。主要表现为有明显的鼓包现象，类似于泡状！有的则为环形状，这种为整体脱空！胎侧和胎体明显脱离！

主要原因：由于轮胎制造过程中，帘线干燥程度不够就进行挂胶，或者由于胶体本身含水分过高引起！该原因属于质量问题！

载重系列轮胎在超载的情况下轮胎表面接触地面面积加大，胎肩磨损加快，胎体温度高，产生的集热不能及时散发，形成胎肩集热，引起脱空！有的则是因为胎体产生集热，造成胎体线层中的胶和胎肩胶由于高温分解而变质，失去部分物理机械性能，使胶与帘布层的附着力急剧下降。造成脱空

什么是轮胎子口空？

主要指载重子午线轮胎。

主要表现：钢圈周围脱空。

主要原因：由于子口钢丝收口时存在问题，造成钢丝圈开裂脱层。子口部位钢丝圈部位的胶体由于高温原因或者胶体本身配置有问题造成橡胶老化脱层。使用过程中由于安装的是改装轮辋，轮胎行驶过程中变形不规则，发生摩擦使胎圈产生高温引起脱层；轮辋过大或过小（如轮辋厚度问题）造成受力不均匀。屈挠点下降而脱层；刹车鼓（刹车盆）温度过高，易引起内侧轮胎的子口高温老化，致使其脱空！

帘子线断裂鼓包

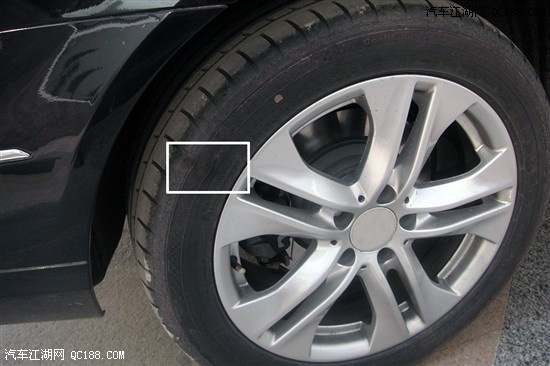

主要指轿车子午线轮胎在经过沟、坎或路面异物时速度过快导致钢圈和地面挤压轮胎侧面导致侧面帘子线断裂引起胎侧局部位置鼓包。
